자주 사용되는 I 형강 규격 및 중량표 (I Beam standard) 공유드립니다. 설계할 때 참고하시기 바랍니다.
I 형강 규격 및 중량표 (I Beam standard) 테이블
|

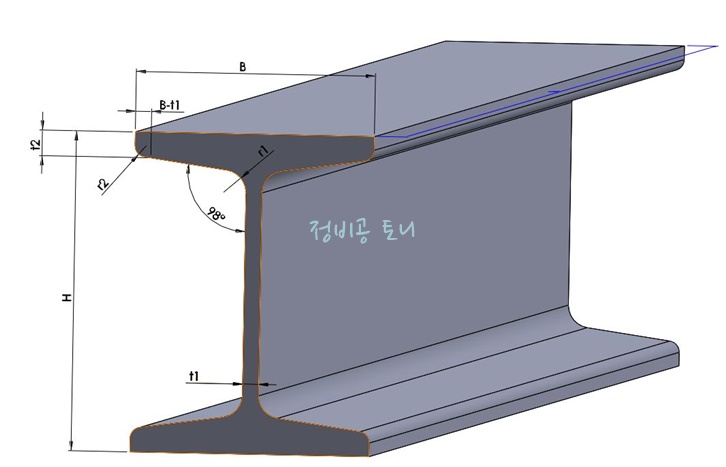

I 형강 규격 치수 |
단면적 (cm2) |
단위무게 (kg/m) |
단면 2차 모멘트 (cm4) |
단면 2차 반경 (cm) |
단면계수 cm2 |
|||||||
|
H × B |
t1 |
t2 |
r1 |
r2 |
A |
W |
Ix |
Iy |
ix |
iy |
Zx |
Zy |
|
100 × 75 |
5 |
8 |
7 |
3.5 |
16.43 |
12.9 |
281 |
47.3 |
4.14 |
1.7 |
56.2 |
12.6 |
|
125 × 75 |
5.5 |
9.5 |
9 |
4.5 |
20.45 |
16.1 |
538 |
57.5 |
5.13 |
1.68 |
86 |
15.3 |
|
150 × 75 |
5.5 |
9.5 |
9 |
4.5 |
21.83 |
17.1 |
819 |
57.5 |
6.12 |
1.62 |
109 |
15.3 |
|
200 × 100 |
7 |
10 |
10 |
5 |
33.06 |
26 |
2,170 |
138 |
8.11 |
2.05 |
217 |
27.7 |
|
250 × 125 |
7.5 |
12.5 |
12 |
6 |
48.79 |
38.3 |
5,180 |
337 |
10.3 |
2.63 |
414 |
53.9 |
|
300 × 150 |
10 |
18.5 |
19 |
9.5 |
83.47 |
65.5 |
12,700 |
886 |
12.3 |
3.26 |
849 |
118 |
|
300 × 150 |
11.5 |
22 |
23 |
11.5 |
97.88 |
76.8 |
14,700 |
1,080 |
12.2 |
3.32 |
978 |
149 |
|
350 × 150 |
9 |
15 |
13 |
6.5 |
74.58 |
58.5 |
15,200 |
702 |
14.3 |
3.17 |
870 |
93.5 |
|
350 × 150 |
12 |
24 |
25 |
12.5 |
111.1 |
87.2 |
22,400 |
1,180 |
14.2 |
3.26 |
1,280 |
158 |
|
400 × 150 |
10 |
18 |
17 |
8.5 |
91.73 |
72 |
24,100 |
864 |
16.2 |
3.07 |
1,200 |
115 |
|
400 × 150 |
12.5 |
25 |
27 |
13.5 |
122.1 |
95.8 |
31,700 |
1,240 |
16.1 |
3.18 |
1,580 |
165 |
|
450 × 175 |
11 |
20 |
19 |
9.5 |
116.8 |
91.7 |
39,200 |
1,510 |
18.3 |
3.6 |
1,740 |
173 |
|
400 × 175 |
13 |
26 |
27 |
13.5 |
146.1 |
115 |
48,800 |
2,020 |
18.3 |
3.72 |
2,170 |
231 |
|
600 × 190 |
13 |
25 |
25 |
12.5 |
169.4 |
133 |
98,400 |
2,460 |
24.1 |
3.81 |
3,280 |
259 |
|
600 × 190 |
16 |
35 |
38 |
19 |
224.5 |
176 |
130,000 |
3,540 |
24.1 |
3.97 |
4,330 |
373 |
