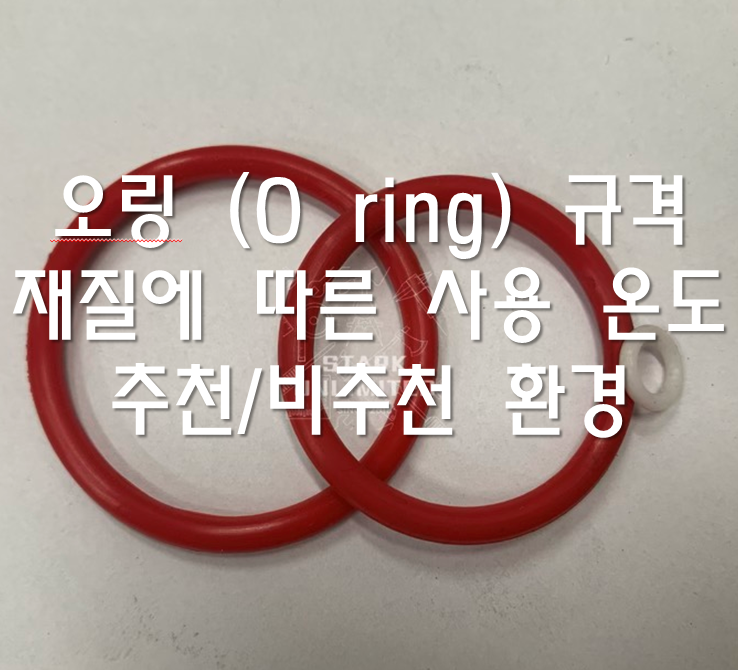

오링 (O ring) 이란?
오링 (O ring)는 원형의 단면을 가진 고무 패킹으로 유체의 누출을 방지하는 목적으로 사용됩니다.
작은 공간에 장착할 수 있으며 취급이 간단하고 고압 및 진공에 장시간 사용 가능합니다.
기계의 효율을 향상 시킬 수 있으며 산업 분야에 폭 넓게 사용도고 있습니다.
사용 조건에 맞게 재질과 계열을 잘 선정해야 합니다.
오링의 재질에 따른 사용온도 및 특징
|
재질 |
재 질 |
재 질 번 호 |
사용온도(℃) |
경도 |
색 상 |
적 용 및 특성 |
|
NBR Buna-N 아크로니트릴 부타디엔 |
NBR |
36624 |
-40∼110 |
70 |
검정색 |
가장 광범위하게 사용. 유공압 장비, 자동차,선 박, 항공기 연료 시스템, 건설 장비 등.유압유, 물, 알코올, 실리콘그리스, 탄화수소 연료, HFA, HFB, HFC, 에스테르류 등에 저항성이 뛰어남. UL, FDA 승인. |
|
Buna-N |
44601 |
-40∼110 |
80 |
검정색 |
||
|
아크로니트릴 |
47702 |
-40∼110 |
90 |
검정색 |
||
|
부타디엔 |
70BN |
-40∼120 |
70 |
검정색 |
||
|
|
366Y |
-50∼120 |
70 |
검정색 |
||
|
HNBR 수소화아크로니트릴 부타디엔 |
HNBR |
574BF |
-30∼130 |
70 |
검정색 |
물리적 특성과 내마모성이 뛰어남. 자동차 연료 시스템, 탄화수소계 및 디이젤 연료, 냉매 R-11, R-12, R-13, 134a, 산화 방지제, 유압유, 오일 첨가제, 오존, 묽은 산과 염기, 오존 등에 저항성이 뛰어남. 인장 강도가 크다. |
|
수소화 |
75ZT |
-45∼150 |
75 |
검정색 |
||
|
아크로니트릴 |
|
|
|
|
||
|
부타디엔 |
|
|
|
|
||
|
FPM FKM Viton® 플로르카본 |
FPM |
51414 |
-20∼220 |
70 |
검정색 |
내열성이 요구되는 곳에 사용. 항공기 엔진, 자동차 연료 시스템, 고온의 저 압축 영구 줄음율, 고진공, 탄화수소계 연료, 가솔린, UV 빛, 오존, 가솔린/알코올 혼합, 디이젤 연료, 실리콘 그리스, LP 가스, 도시 가스, 나프타, 케로센등에 저항성이 뛰어남. 가스 투과율이 낮음. UL 승인. |
|
FKM |
514320 |
-20∼220 |
80 |
검정색 |
||
|
VitonⰒ |
75VT |
-30∼220 |
75 |
검정색 |
||
|
플로르카본 |
70VT |
-40∼220 |
70 |
검정색 |
||
|
|
514AD |
-45∼250 |
70 |
검정색 |
||
|
EPDM 에틸렌 프로필렌디엔 |
EPDM |
55914 |
-55∼150 |
70 |
검정색 |
스팀, 뜨거운 물, 오존, 햇빛, 유압유, 자동차 브레이크/냉각 시스템, 아세톤, 케톤, MEK같은 극성용매, 실리콘 오일/그리스, 묽은 산과 알칼리, 자동차 브레이크유등에 좋음. 인장강도 압축 영구 줄음율 좋음 식음료/식수용 FDA, NSF 승인 |
|
에틸렌 |
55918 |
-55∼150 |
80 |
검정색 |
||
|
프로필렌디엔 |
70EP |
-55∼150 |
70 |
검정색 |
||
|
|
559N |
-60∼150 |
70 |
검정색 |
||
|
CR 네오프렌 클로로프렌 |
CR |
32906 |
-45∼100 |
70 |
검정색 |
자동차, 철도등 운송분야에 폭넓게 사용. 특히 냉매인 암모니아, 프레온, 수바에 뛰어난 저항성을 갖고 있다. 산 염기, 난연제, 기후 저항성. 오존, 햇빛, 산소에 내노화성. 탄성과 압축 영구 줄음율이 좋다. 식품과 음료용 FDA 승인. |
|
네오프렌 |
40501 |
-45∼100 |
80 |
검정색 |
||
|
클로로프렌 |
70CR |
-45∼120 |
70 |
검정색 |
||
|
|
486CT |
-55∼120 |
70 |
검정색 |
||
|
VMQ PVMQ 실리콘 |
VMQ |
714655 |
-60∼230 |
50 |
붉은색 |
고정용으로 사용. 고온용 실리콘으로 315℃까지 가능하며, 극저온에도 사용 가능한 재질이 있다. 오존과 햇빛에 저항성이 우수하다. 인열 강도, 인장강도 및 내마모성이 약하다. 의료용, 식품용 FDA 승인. |
|
PVMQ |
714177 |
-60∼230 |
70 |
붉은색 |
||
|
실리콘 |
71417C |
-95∼260 |
70 |
붉은색 |
||
|
|
70SL |
-60∼230 |
70 |
붉은색 |
||
|
ACM 아크릴레이트 |
ACM |
335LN |
-20∼150 |
70 |
- |
뜨거운 오일, 자동 변속기 오일, 파워 스티어링 오일에 뛰어난 저항성. 오존, 턴화수소계 연료, 햇빛, 기후, 가스 투과에 내성을 지님. |
|
아크릴레이트 |
70PY |
-20∼175 |
70 |
검정색 |
||
|
AU 폴리우레탄 |
AU |
522219 |
-30∼70 |
70 |
검정색 |
인열 강도가 크고, 내마모성이 뛰어나다. 고압, 고부하의 유압시스템, 유압유, 탄화수소계 연료, 오존, 햇빛 등에 사용된다. 염기, 산, 산소계 용매, 뜨거운 물, 스팀, 습기 등에 사용하면 좋지 않다. |
|
폴리우레탄 |
9001 |
-30∼70 |
90 |
검정색 |
||
|
|
70MP |
-40∼80 |
70 |
검정색 |
||
|
|
522NR |
-50∼100 |
90 |
- |
||
|
FFPM Kalrez® 과불과탄성체 |
FFPM |
4079 |
-35∼343 |
75 |
검정색 |
현재 지구상에서 존재하는 탄성체중 최고의 고온까지 내열성을 갖고 있다. 화학 약품에는 약 2,000여 종류에 내화학성을 갖고 있어, 테프론과 비슷하다. 내화학성의 자료는 (주)신원기계부품에 요청시 즉시 송부. |
|
KalrezⰒ |
2035 |
-35∼220 |
80 |
검정색 |
||
|
과불과탄성체 |
1050LF |
-35∼260 |
80 |
검정색 |
||
|
|
3018 |
-35∼343 |
90 |
검정색 |
||
|
PTFE Teflon® 폴리-테트라 플로로에틸렌 |
PTFE |
TF |
-180 ∼230 |
98 |
흰 색 |
주로 고정용에 사용한다. 내화학성이 뛰어나며, 마찰계수가 낮다. 탄성력이 매우 작은 고체이므로 사용할 때 주의를 필요로 한다. 식품용, 화학 약품용에 주로 사용한다. |
|
TeflonⰒ |
||||||
|
폴리-테트라 |
||||||
|
플로로에틸렌 |
오일의 재질에 따른 추천/비추천 사용환경
|
재질 |
재 질 |
재 질 번 호 |
추천 환경 |
비추천 환경 |
||||||
|
NBR Buna-N 아크로니트릴 부타디엔 |
NBR |
36624 |
석유계의 오일 및 연료 지방족 탄화수소 식물성 오일 실리콘계열 오일 및 그리스 에딜렌 그리콜 묽은 산 100℃ 미안의 물 |
방향족 탄화수소 자동차 브레이크액 염화 탄화수소 케톤 에테르 에스테르 인산 에스테르계 유압오일 강한 산 오존, 자연환경 및 직사광선 |
||||||
|
Buna-N |
44601 |
|||||||||
|
아크로니트릴 |
47702 |
|||||||||
|
부타디엔 |
70BN |
|||||||||
|
|
366Y |
|||||||||
|
HNBR 수소화아크로니트릴 부타디엔 |
HNBR |
574BF |
석유계열 오일 및 연료 지방족 탄화수소 식물성 오일 실리콘 오일 및 그리스 에틸렌글리콜 적당한 온도의 묽은 산, 염기 및 염용액 150℃ 미만의 물과 증기 |
염화 탄화수소 케톤 에테르 에스테르 강한 산 |
||||||
|
수소화 |
75ZT |
|||||||||
|
아크로니트릴 |
|
|||||||||
|
부타디엔 |
|
|||||||||
|
FPM FKM Viton® 플로르카본 |
FPM |
51414 |
석유제품 연료 또는 에탄올 및 에탄올과의 화합물 디젤 또는 바이오 디젤과의 화합물 미네날 오일 및 그리스 실리콘 오일 및 그리스 높은 진공 상태 오존 및 고온의 환경 강산 |
케톤 저분자량 유기산 (포름산과 아세트산) 초고온 증기 저분자량 에스테르 및 에테르 인산 에스테르계의 유압오일 |
||||||
|
FKM |
514320 |
|||||||||
|
VitonⰒ |
75VT |
|||||||||
|
플로르카본 |
70VT |
|||||||||
|
|
514AD |
|||||||||
|
EPDM 에틸렌 프로필렌디엔 |
EPDM |
55914 |
알코올 자동차 브레이크액 케톤 묽은 산 및 알칼리 용액 물 인산 에스테르 계열의 유압 오일 오존, 노화 및 자연환경 |
지방족 및 방향족 탄화수소 디에스터 계열의 윤활유 할로겐화 용제 석유계열의 오일 및 그리스 |
||||||
|
에틸렌 |
55918 |
|||||||||
|
프로필렌디엔 |
70EP |
|||||||||
|
|
559N |
|||||||||
|
CR 네오프렌 클로로프렌 |
CR |
32906 |
냉매 암모니아 물 실리콘계열의 그리스 아닐린점이 높은 미네날 오일 |
방향족 탄화수소 케톤 에스테르 에테르 강산 염화탄화수소 |
||||||
|
네오프렌 |
40501 |
|||||||||
|
클로로프렌 |
70CR |
|||||||||
|
|
486CT |
|||||||||
|
VMQ PVMQ 실리콘 |
VMQ |
714655 |
엔진 및 변속기 오일, 미네랄 오일 묽은 염기성 용액 미지근한 물 건식가열 내오존성, 냉후성 |
진한 산과 알카리 120℃ 이상의 증기 석유계열의 오일 및 연료 케톤 |
||||||
|
PVMQ |
714177 |
|||||||||
|
실리콘 |
71417C |
|||||||||
|
|
70SL |
|||||||||
|
AU 폴리우레탄 |
AU |
522219 |
지방족 탄화수소 미네랄 계열 오일 및 그리스 실리콘 계열 오일 및 그리스 오존 50℃ 미만의 물 |
케톤 알코올 에스테르 에테르 고온의 물과 증기 알카리, 아민 산 글리콜스 |
||||||
|
폴리우레탄 |
9001 |
|||||||||
|
|
70MP |
|||||||||
|
|
522NR |
|||||||||
이상으로 오링 (O ring) 규격 및 재질에 따른 사용 온도 (내열 온도) 그리고 추천/비추천 환경에 대한 포스팅 마치도록 하겠습니다.
