솔리드웍스 (SolidWorks) 완전정의/불완전정의 그리고 선색이 의미는?

목차

    솔리드웍스 (SolidWorks) 완전정의/불완전정의 그리고 선색이 의미는?



    솔리드웍스 (SolidWorks)는 스케치를 하면서 치수 정보 넣기 보다는

    일단 원하는 그림을 그리고 치수를 나중에 넣으며 설계를 하게됩니다.

    치수 정보가 들어가지 않으면 불완전정의가 됩니다,

    불완전정의 상태에서는 변동될 가능성이 있는 스케치이므로

    나중에 뒤틀어져버릴 수 있기 때문에 솔리드웍스 (SolidWorks)에서

    완전 정의는 필수라고 보시면 됩니다.



    그럼 완전정의의 개념을 확실하게 알고 가면 좋을것 같습니다.



    솔리드웍스 (SolidWorks) 완전정의 란?

    스케치의 색깔이 검은색으로

    스케치 요소가 치수나 구속조건 등에 의해

    더 이상 움직이지 않는 안정된 상태를 애기합니다.

    즉 구속조건이나 치수를 사용하여 스케치 요소를

    원점과 연결하는 것 입니다.

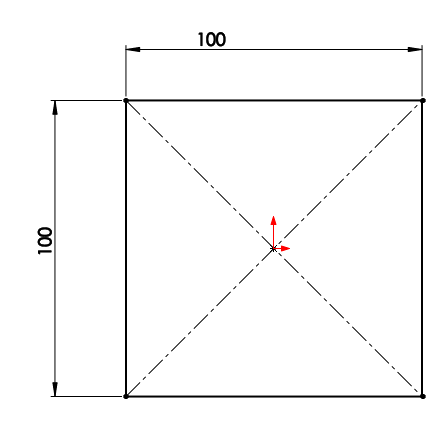

    아래 그림 보시면 사각형이 원점에 연결되어 있고

    치수 정보가 들어가고 구속조건에 의해서 완전정의가 되었습니다.

    검은색으로 되어 있는 선은 마우스로 잡아서 움직여서 움직이지 않습니다.

    솔리드웍스 (SolidWorks) 완전정의
    솔리드웍스 (SolidWorks) 완전정의





    솔리드웍스 (SolidWorks) 불완전정의 란?

    불완전 정의는 완전정의가 되지 않았기 때문에

    얼마든지 변동이 가능한 스케치입니다.

    원점과 연결이 안되어 있거나, 구속조건이 누락

    치수 정보다 누락되어 있으면 됩니다.

    색깔은 파란색으로 표시됩니다.

    예를 들어볼게요

    아래 그림은 불완전정의인데요.

    원점에는 연결이 되어 있지만

    치수 누락이 있어서 파란색 부분이 보입니다.

    솔리드웍스 (SolidWorks) 불완전정의 - 치수누락
    솔리드웍스 (SolidWorks) 불완전정의 - 치수누락

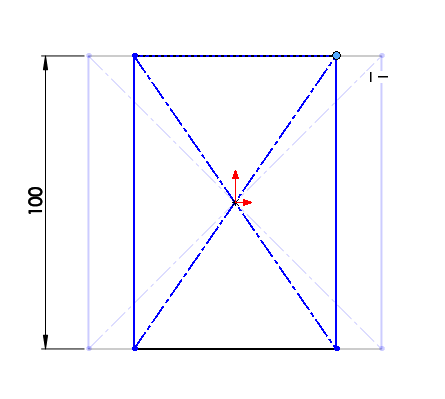

    그래서 마우스로 잡아 움이시면 줄었다가

    커졌다가 합니다.

    솔리드웍스 (SolidWorks) 불완전정의 - 치수누락
    솔리드웍스 (SolidWorks) 불완전정의 - 치수누락

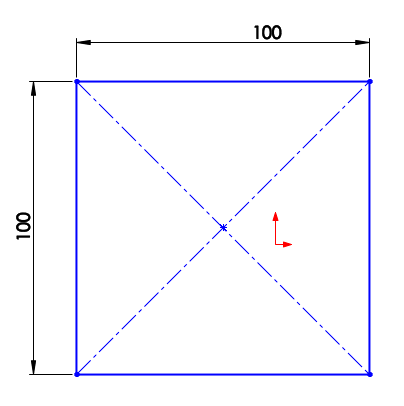

    아래 그림은 치수와 구속 정보는 모두 들어갔지만

    원점에 연결이 안되어 있습니다.

    솔리드웍스 (SolidWorks) 불완전정의 - 원점 연결 안됨
    솔리드웍스 (SolidWorks) 불완전정의 - 원점 연결 안됨

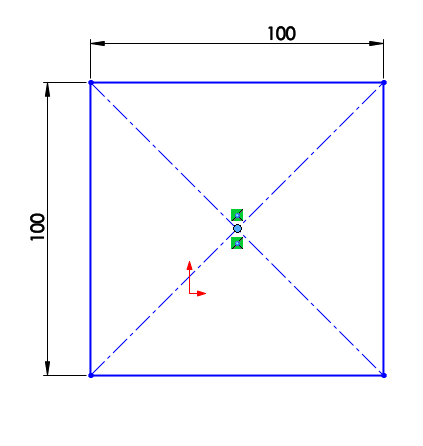

    아래 그림 보시면 위에 그림과 원점이 다르죠?

    원점 연결이 안되어 있어서

    스케치를 잡고 움직일수 있습니다.

    솔리드웍스 (SolidWorks) 불완전정의 - 원점 연결 안됨
    솔리드웍스 (SolidWorks) 불완전정의 - 원점 연결 안됨

    아 이제 솔리드웍스 (SolidWorks) 완전정의와 불완전정의의

    개념을 완전히 이해하셨죠??

    그럼 이제 스케치할때 솔리드웍스 (SolidWorks)의

    스케치 선색의 의미에 대해서 알아볼게요.



    솔리드웍스 (SolidWorks) 스케치 선색깔의 의미는?

    검은색 - 완전정의

    파란색 - 불완전정의

    노랑색 - 구속조건이 중복

    빨간색 - 구속조건이 충돌

    흰색 - 비활성화

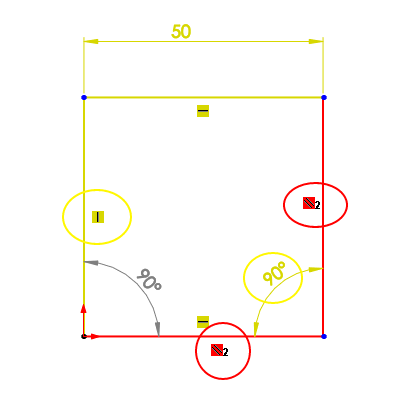

    아래 그림 보시면 노란색으로 표기한것은

    구속조건이 수식인데 치수로 90도라고

    정보를 다시 입력했기 때문에 노란색으로 표시됩니다.

    그리고 빨간색은 두 선이 수직이라는

    구속조건이 있는데 평행이라는 수식조건을 다시

    줬기 때문에 충돌이 발생하여 빨간색으로 표시되었습니다.

    솔리드웍스 (SolidWorks) 스케치 선색깔 의미
    솔리드웍스 (SolidWorks) 스케치 선색깔 의미

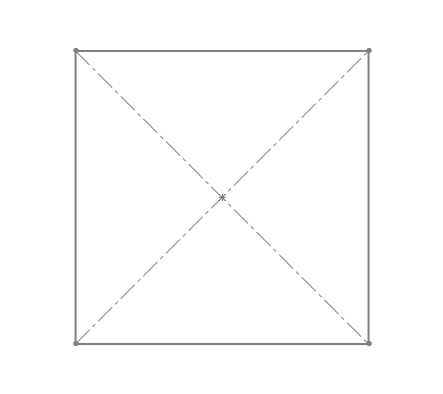

    아래 그림처럼 흰색으로 보이는 스케치는

    스케치가 비활성화되어 있어서 입니다.

    스케치 편집을 진행하시면 완전정의가 되어 있다면

    검은색으로 보일겁니다.

    솔리드웍스 (SolidWorks) 스케치 선색깔 의미
    솔리드웍스 (SolidWorks) 스케치 선색깔 의미

    이상으로 솔리드웍스 (SolidWorks) 완전정의/불완전정의 그리고 선색이 의미에 대해서 알아보았습니다.
