솔리드웍스 (SolidWorks) 스케치 요소대칭복사와 동적대칭복사 차이?? 어떤것을 사용해야 좋을까?

솔리드웍스 (SolidWorks) 복사는 많이 사용하는 기능입니다.

솔리드웍스 (SolidWorks) 뿐만 아니라, 다른 여러가지 프로그램에서는 빠질수 없는 기능이죠

그중에서도 솔리드웍스 (SolidWorks) 스케치에 있는 요소대칭복사와 동적대칭복사이 차이와 어떤것을 사용하는게 좋을지 알려드리도록 하겠습니다.

요소대칭복사는 대칭이 되는 기준선을 중심으로 어떤 요소를 대칭하는 것을 애기합니다.

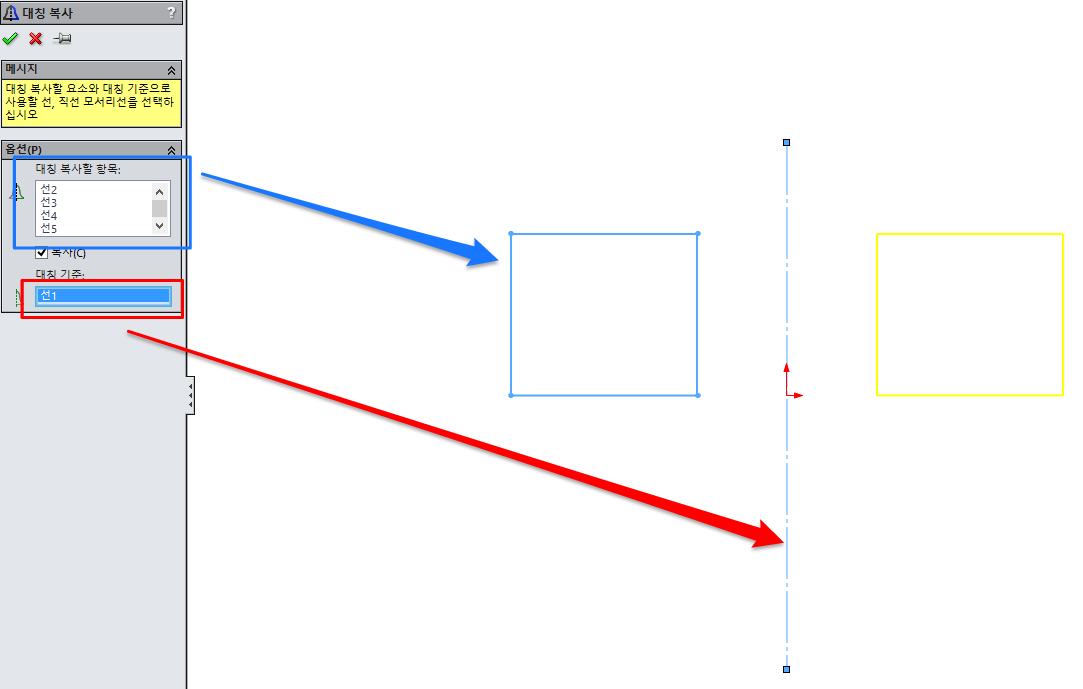

아래 그림을 보시면 대칭 기준 선1을 기준으로 사각형이 대칭 복사를 되었습니다.

기준선을 기준으로 원하는것을 복사해준다고 생각하시면 됩니다.

동적대칭복사는 요소대칭복사와는 다르게 동적이라고 보시면 됩니다.

기준선을 기준으로 어떤 요소를 스케치할때 같은 스케치가 복사되어 그려집니다.

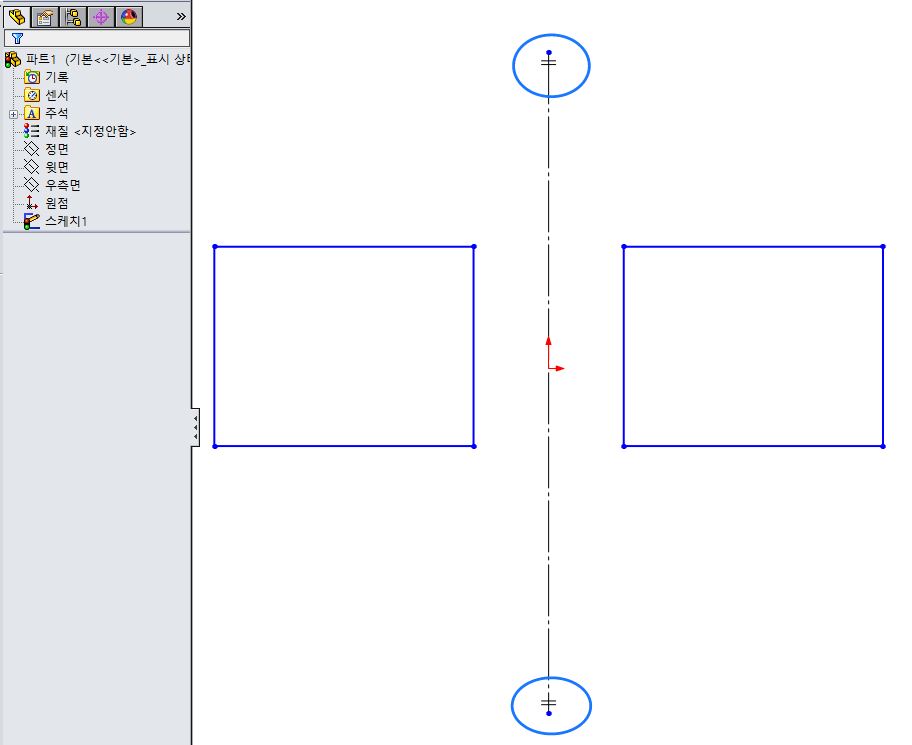

아래 그림을 보시면 기준축의 시작과 끝에 작대기 2개가 있죠..

(파란색 원형으로 표시)

저 축이 동적대칭이동축을 의미합니다.

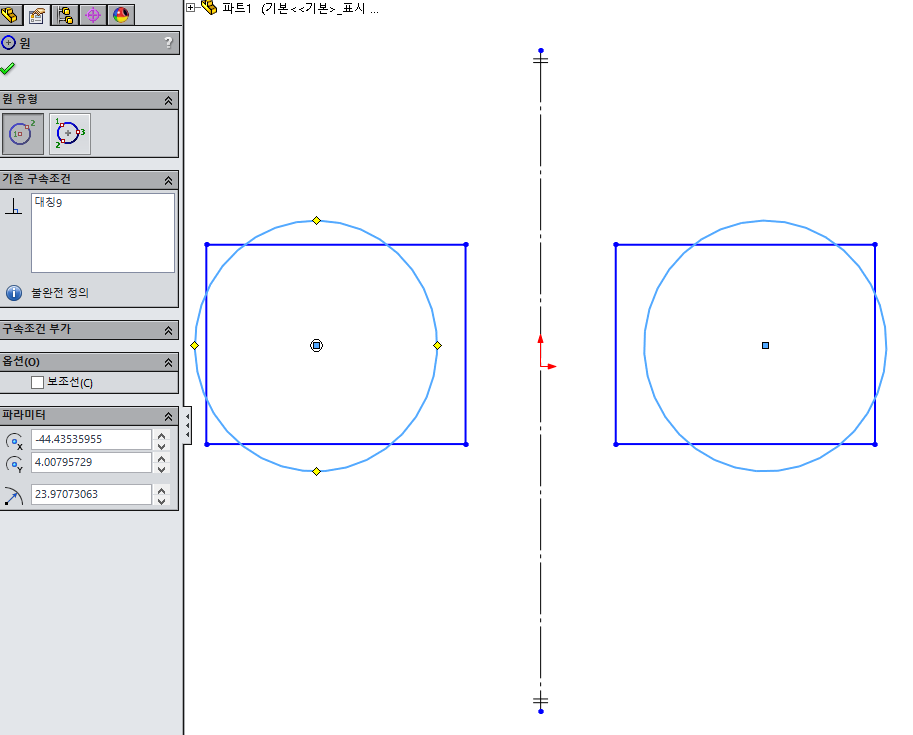

아래 그림처럼 좌측에 그림을 그리면 오른쪽에도 같이 그려집니다.

대칭적인 설계를 할때 아주 유용하겠죠~

동적대칭복사를 이용하여 작업할때 요소를 추가할때는 기준축으로 대칭이되어 작업됩니다.

하지만, 필렛, 모따기, 자르기등 같은 작업은 대칭이 안됩니다.

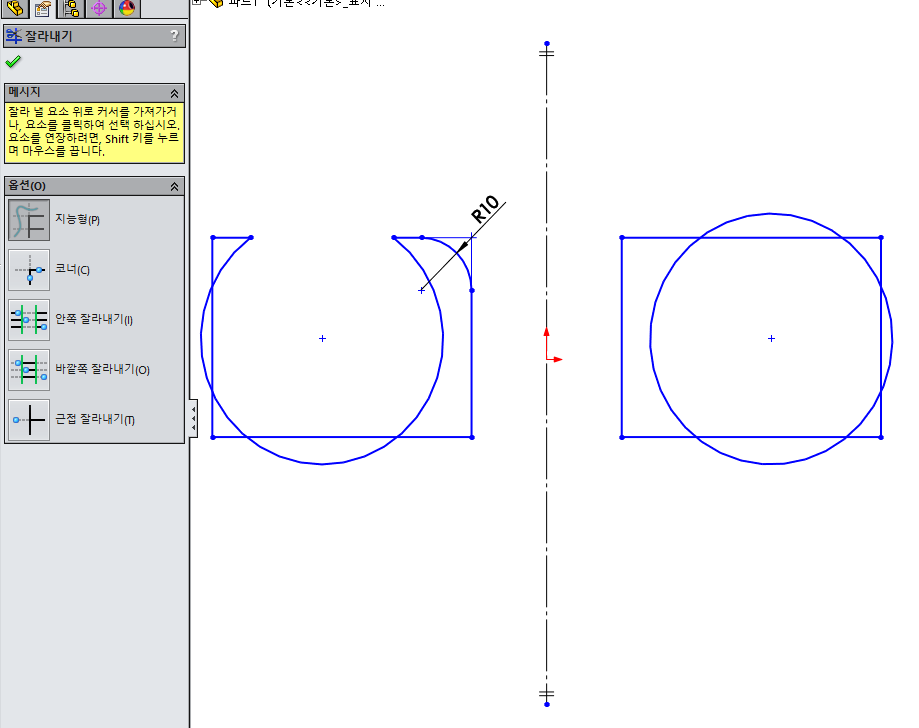

아래 그림 보시면, 필렛과 자르기를 했는데 오른쪽 동적대칭복사되는 부분은 변화가 없죠.

둘다 아주 유용한 기능이지만 정답은 없습니다.

사람들 많다 차이도 있구요..

하지만, 제 경우에 동적복사대칭를 사용하기 보다는 스케치를 완성 후 요소복사대칭을 많이 사용합니다.

동적복사대칭을 사용하게되면 앞에 언급했듯이 자르기, 필렛, 모따기가 적용이 안되어 한번더 작업을 해줘야 하기 때문입니다.

이상으로 솔리드웍스 (SolidWorks) 스케치 요소대칭복사와 동적대칭복사에 대한 포스팅 마치도록 하겠습니다.
