솔리드웍스 (Solidworks)에서 스케치 작성을 하다고면
본인이 원하지 않은 다른 평면에 작업을 했을때가 있습니다.

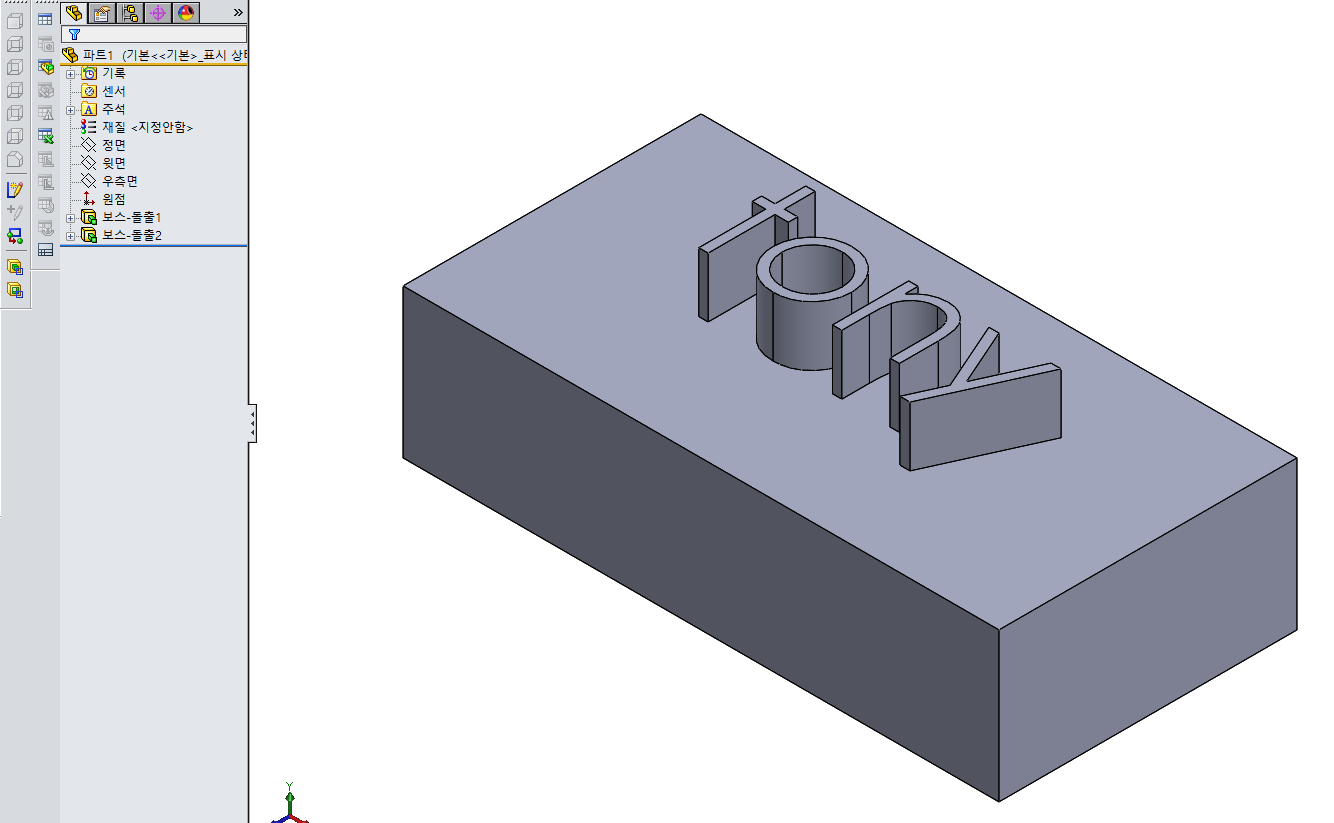

아래 그림 처럼 'tony'라는 글씨가 등각보기를 했을때 앞으로 보게 만들고 싶었는데..
지금은 위쪽으로 보이네요.
간단한 파트이기 때문에 다시 그려도 되지만 평면 교체하기를 하면 쉽게 변경이 가능합니다.

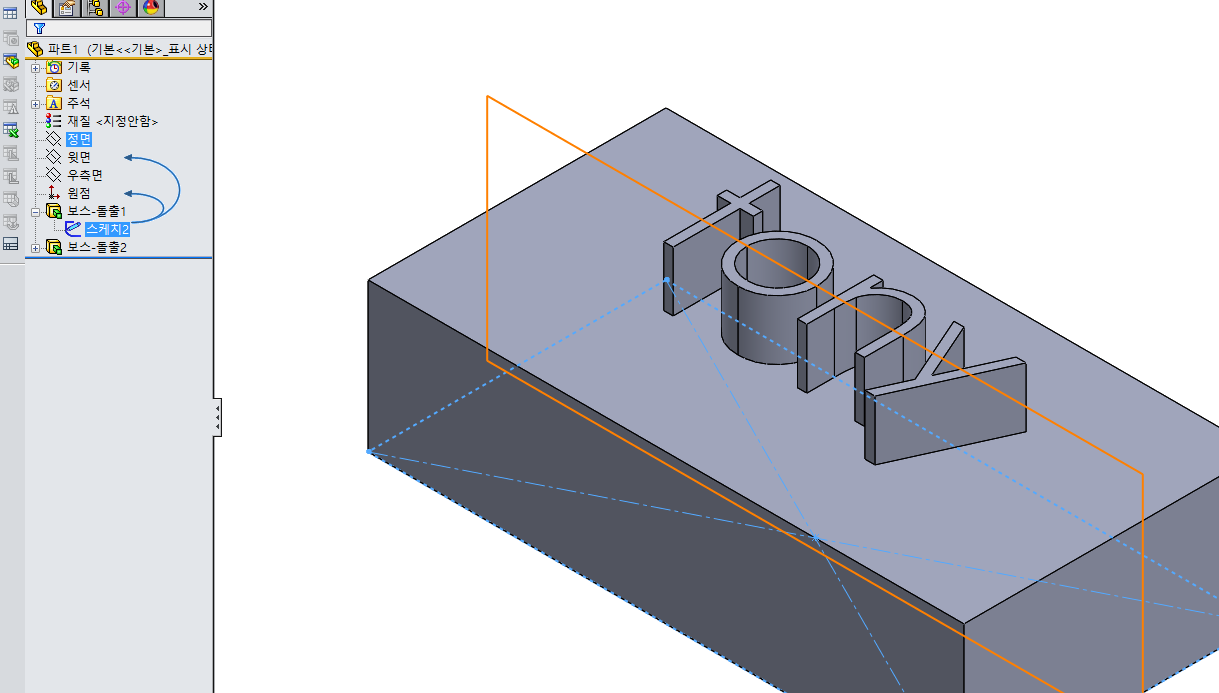

아래 그림 보시면 첫 스케치를 정면에 그려야 하는데..
전 윗면에 그렸네요..

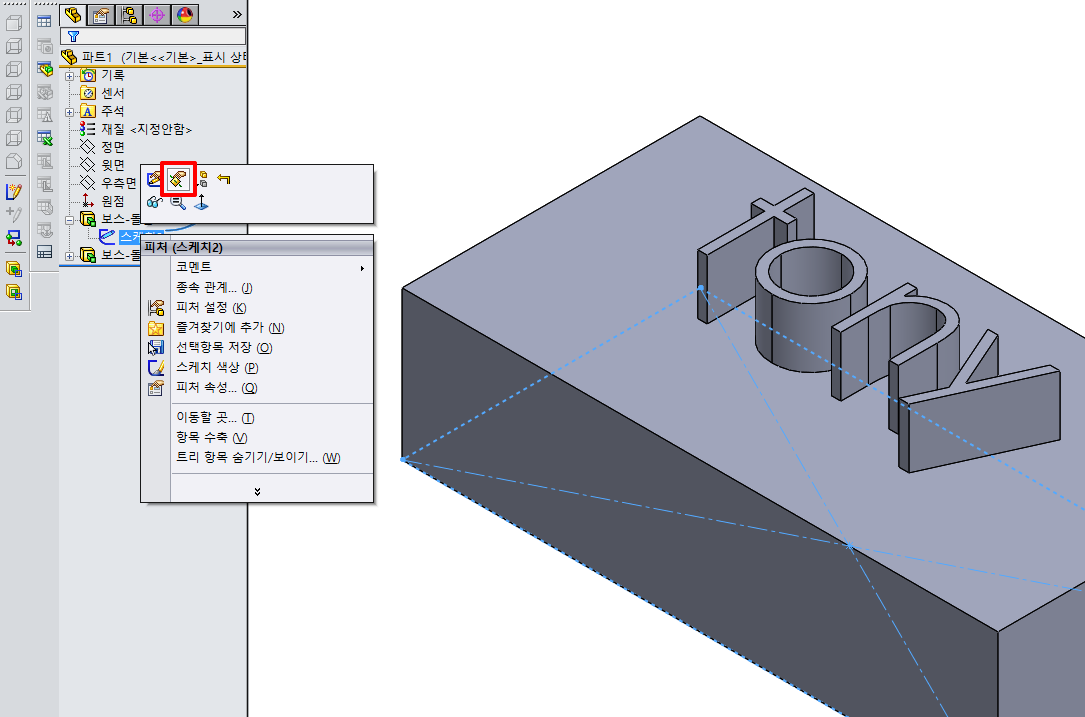

윗면에 그렸던 스케치를 선택 후 오른쪽 마우스를 클릭합니다.
창이 뜨면 두번째 모양을 크릭합니다. (빨간색 표시)

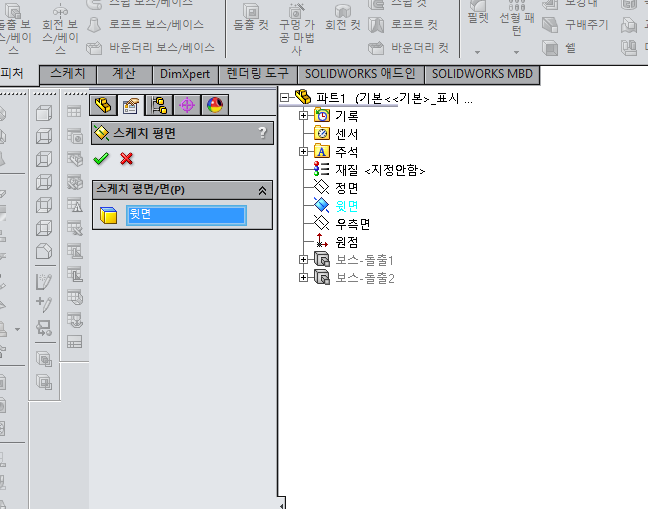

아래와 같이 스케치 평면을 선택할수 있는 창이 나옵니다.
지금은 윗면이 선택되어 있네요

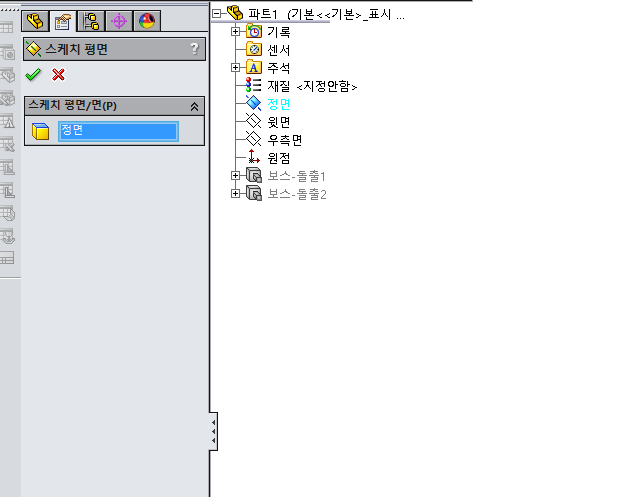

스케치 평면을 정면으로 바꿔줍니다.
디자인트리에서 평면을 클릭해주면 됩니다.
확인을 눌러줍니다.

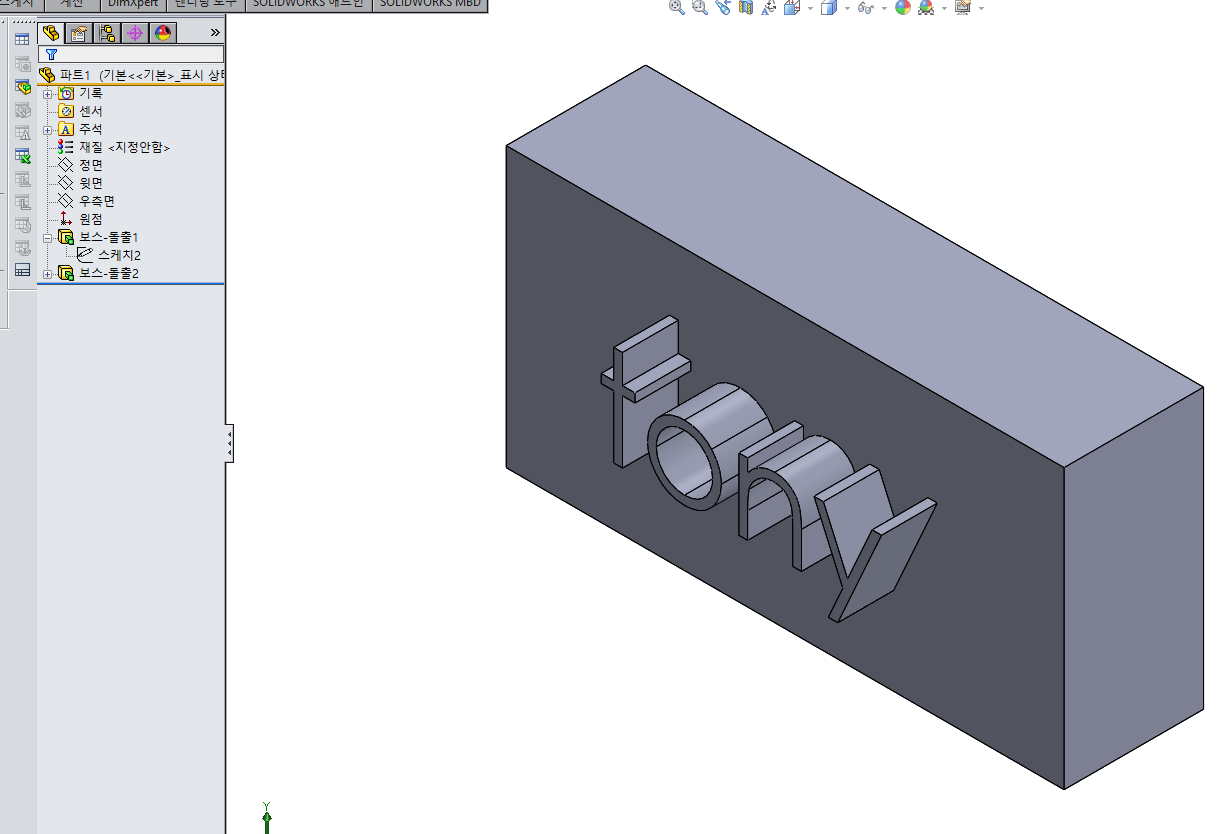

등각 보기를 합니다.
원하는 방향으로 바꼈네요 ^^
솔리드웍스 (SolidWorks) 스케치 평면 교체하는 방법 어렵지 않죠??
이렇게 쉽지만, 주의사항이 있습니다.
이미 피처 작업이 상당히 진행된 경우, 상부와 하부 피처 간의 관계에 의해 형상이 틀어질수 있습니다.
가급적 모델링 초기 상태에서 변경해주시는게 좋습니다.
윗면에서 정면으로 교체했는데..
스케치가 반전되어 들어갈때가 있는데요..
이럴때는 정면에서 윗면으로 교체했다가 다시 윗면에서 정면으로 교체해주시면 반전된 스케치를 원래대로 돌릴수 있습니다.
이상으로 솔리드웍스 (SolidWorks) 스케치 평면 교체하는 방법이었습니다.
