솔리드웍스에서 어셈블리를 하다 보면 파트 모서리나 꼭짓점 선택이 안될 때가 있습니다. 이럴 때 쉽게 해결하는 방법을 공유드리겠습니다.
솔리드웍스 어셈블리에서 모서리, 꼭짓점 쉽게 선택하기

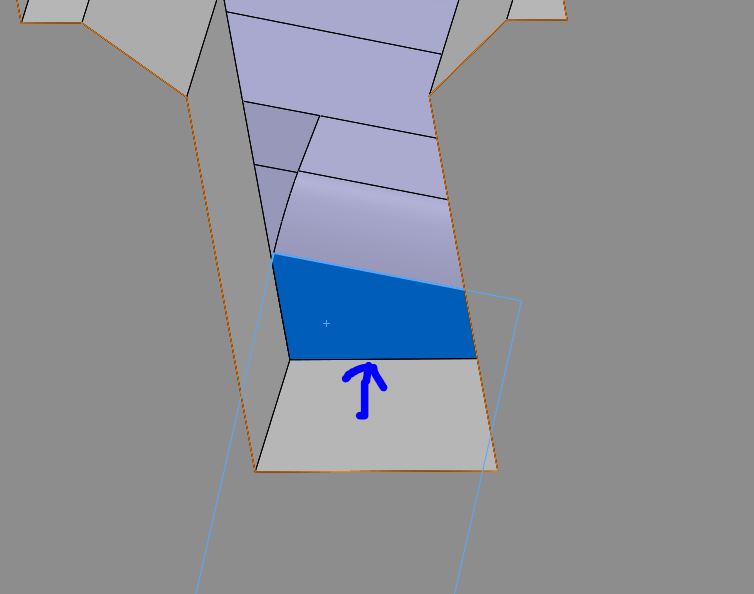

어셈블리에서 여러 부품들이 조립이 되다보면 선택하고 싶은 모서리나 꼭짓점이 선택이 안될 때가 있습니다. 아래 그림에 화살표의 모서리가 선택이 안되고 있습니다. 아무리 마우스를 근처에 가져가도 선택지 되지 않습니다.

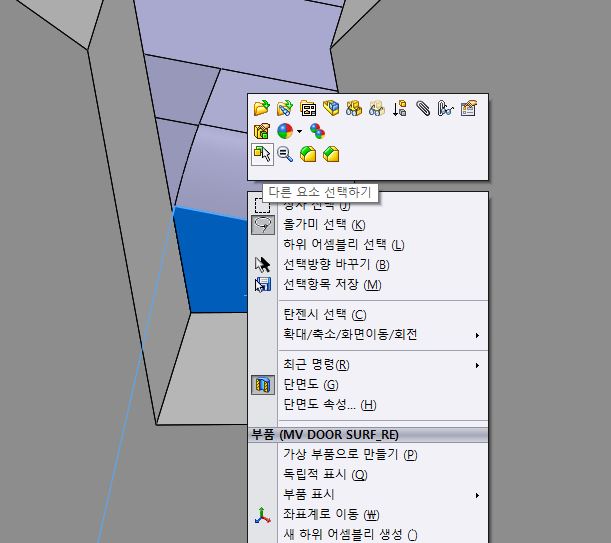

선택하고 싶은 모서리나 꼭지점에서 오른쪽 마우스를 클릭하면 아래처럼 새창이 나옵니다. '다른 요소 선택하기'를 클릭합니다.
'다른 요소 선택하기'를 선택하면 아래처럼 새로운 창이 다시 뜹니다. 그리고 마우스를 원하는 곳으로 가져가면 모서리나 꼭 지점 선택이 쉽게 됩니다.
솔웍 초보분들에게는 아주 유용한 팁이라고 생각됩니다.
