도면에 사용되는 척도는 대상물의 실제 치수에 대한 도면에 표시한 대상물의 비로 정의하며 도면에 작도된 길이와 대상물의 실제 비율로 나타냅니다. 도면 척도의 종류와 표기 방법에 대해서 알아보도록 하겠습니다.
도면 척도의 종류
| 척도 종류 | 영문 명 | 설명 |
| 현척 (실제 치수) | Full scale Full size |
척도의 비가 1:1인 척도, 실물 크기로 그리는 경우 사용 |
| 축척 | Contraction scale Reduction scale |
척도의 비가 1:1 보다 작은 척도, 도형을 실무 보다 작게 그리는 경우 |
| 배척 | Enlarged scale Enlargement |
척도의 비가 1:1 보다 큰 척도, 도형을 실무 보다 크게 그리는 경우 |
| NS | Not to scale | 비례척이 아닌 임의의 척도로 그리는 경우 |
도면에서 척도 표기 방법

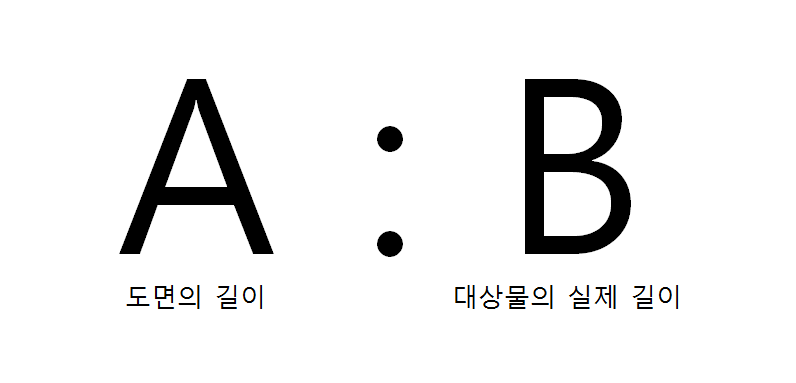

척도는 A:B로 표기 합니다.
현척이 경우는 A와 B를 모두 1로 표기합니다. 축척이 경우에는 A를 1, 배척이 경우에는 B를 1로 표기합니다.
