도면 척도의 종류와 표기 방법

도면에 사용되는 척도는 대상물의 실제 치수에 대한 도면에 표시한 대상물의 비로 정의하며 도면에 작도된 길이와 대상물의 실제 비율로 나타냅니다. 도면 척도의 종류와 표기 방법에 대해서 알아보도록 하겠습니다.



도면 척도의 종류

척도 종류 영문 명 설명
현척 (실제 치수) Full scale
Full size
척도의 비가 1:1인 척도, 실물 크기로 그리는 경우 사용
축척 Contraction scale
Reduction scale
척도의 비가 1:1 보다 작은 척도, 도형을 실무 보다 작게 그리는 경우
배척 Enlarged scale
Enlargement
척도의 비가 1:1 보다 큰 척도, 도형을 실무 보다 크게 그리는 경우
NS Not to scale 비례척이 아닌 임의의 척도로 그리는 경우



도면에서 척도 표기 방법

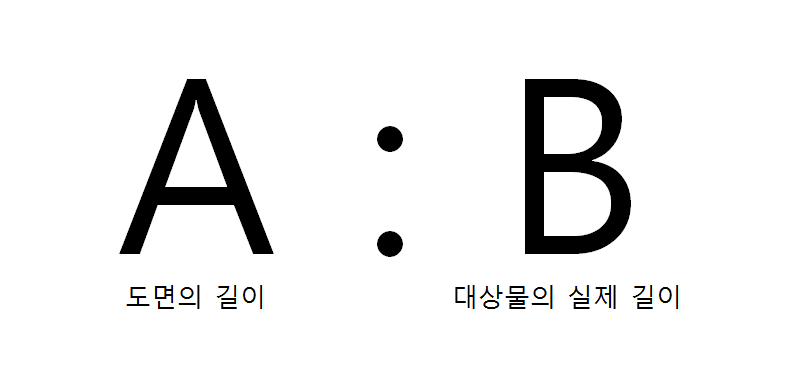

척도는 A:B로 표기 합니다.

도면-척도-표기
도면-척도-표기

현척이 경우는 A와 B를 모두 1로 표기합니다. 축척이 경우에는 A를 1, 배척이 경우에는 B를 1로 표기합니다.
