기계 및 기구 설계 시 고려사항은 어떤게 있을까?
안녕하세요.
전 최근에 솔리드웍스 (Solidworks)를 배우는 회사원입니다.
한 마디로 초보입니다.

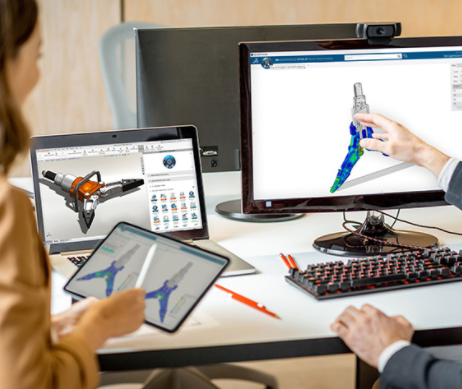

솔리드웍스 (Solidworks)라는 툴을 사용하면서 느끼는 것은
이런 강력한 툴이 있는니 못 만들게 없겠다라는 생각이 들었습니다.
솔리드웍스 (Solidworks)를 이용하여 간단한 기구 설계를 했고
도면까지 뽑아서 가공업체가서 가공해달라고 했습니다.
하지만 가공업체 사장님께서는 만들수 없다고 했습니다. ㅜㅜ
솔리드웍스 (Solidworks)로는 못 만드는게 없는데..
실제 가공으로는 만들 수 없었습니다.
그래서 저는 설계를 할때 여러가지를 고려해야 한다는 사실을 알았습니다.
그럼 어떤 사항들을 고려하여 기계 및 기구를 설계를 해야 할까요?
-
기능과 성능
기능은 내가 설계를 하는 것에 대한 정의할 수 있습니다.
내가 설계하고자 하는 기능을 정확히 기능할 수 있도록 설계를 해야합니다.
성능은 그 기능을 펼치는 능력입니다.
예를 들자면, 기능은 어떤 물건을 만드는것이면 성능은 시간만 만들수 있는 양, 그리고 품질 등입니다.
-
조립 및 가공성
제가 첫 설계를 할때 실수한 부분이 이것입니다.
가공할수 없는 것을 설계했고.. 도면에는 공차도 전혀 없었습니다.
아무리 정밀한 기계라고 허용오차가 발생할 수 밖에 없습니다.
그렇게 때문에 도면에는 오차가 고려되어 기재해야 합니다.
그리고 설계를 할때는 조립성 및 분해성을 고려해서 만들어야 합니다.
조립 및 분해가 어렵다면 유지보수할 때 많이 힘들겠죠..
유지보수가 어렵다면 사용자의 불만으로 이어집니다.
-
제작 비용
제작 비용은 설계를 할때 아주 중요한 부분입니다.
제가 어쩐 제품을 생산할때 사용하는 지그를 설계를 했고
가공업체로부터 견적을 받았는데.. 비용이 1억정도 나왔습니다.
제품을 생산했을때 1년 매출을 3천만원정도 밖에 안됐죠..
이러면 수익성이 전혀 없겠죠..
그래서 제작 비용을 최대한 나출수 있게 설계를 다시 했습니다.
(설계부서의 도움을 받았습니다)
다시 설계했을때 비용을 3500만원으로 제작 비용을 줄였습니다.
비용이 저렴해진 대신 작업이 좀 않 좋아졌습니다.
하지만, 회사에는 후자를 선택했습니다.
그리고 가공 공차 역시 제작 비용에 엄청난 영향을 줍니다.
중요하지 않는 치수는 정밀 가공이 필요없겠죠..
설계하는 부분에서 이부분을 고려해야 합니다.
-
내구성
어렵게 설계를 해서 만들었는데..
한번만 사용하고 고장이 나면 낭패겠죠.
그래서 설계기 내구성을 아주 중요합니다.
예로, 만약 마모가 심하게 발생하는 부품은 윤활작용을 할수 있는 코팅을 한거나
아니면 내마모성이 우수한 재질을 선정할 수 있겠죠.
-
사용 조건 및 장소
설계하는 기계나 기구가 어떤 조건 및 어디서 사용하는냐에 따라 고려해야 하는 사항이 있습니다.
예로 진공에서 사용하는 부품을 만들때는 오일같은 윤활작용을 하는 부품을 사용할수 없겠죠.
그리고 높은 온도에 사용하는 부품은 열변형에 강한 제품을 사용하든지 변형을 고려하여 공차를 크게 주던지 해야합니다.
그리고 물이 않 좋은 나라에서 사용하는 기계이 경우는 더 좋은 필터를 사용할 수도 있겠죠.
이외에도 많은 부분이 고려되야 할 것 같습니다..
초보 설계라서 오늘은 여기까지~~~
