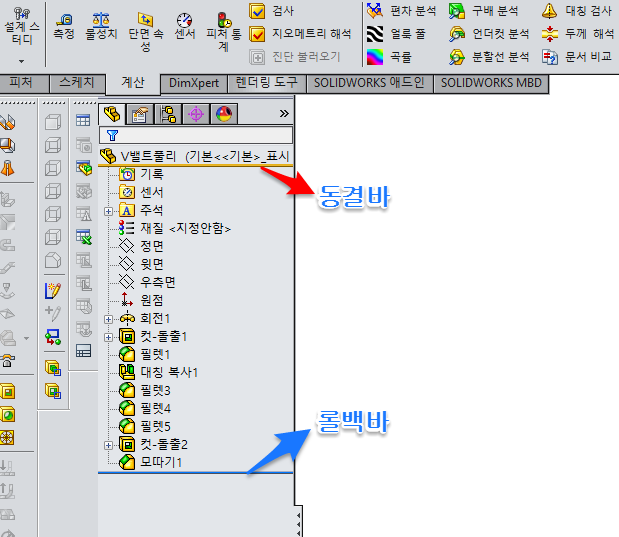

솔리드웍스 (SolidWorks)에 디자인트리에는 롤백바와 동결바가 있습니다.
보통 롤백바는 많은 분들이 알고 계신데요.
동결바를 모르고 계시고 사용을 안하는 분들이 많이 있습니다.
그래서 오늘은 롤백바와 동결바에 대해서 간략하게 알려드리겠습니다.
솔리드웍스 롤백바
롤백바는 디자인트리에서 마우스로 잡고 위로 올리면 그전 상태로 돌아갈수 있습니다.
컨트로 Z는 실행했던 것을 취소하는거지만, 롤백바는 뒤로 가면서 실행했던 것이 비활성화가 된다고 보시면 됩니다.

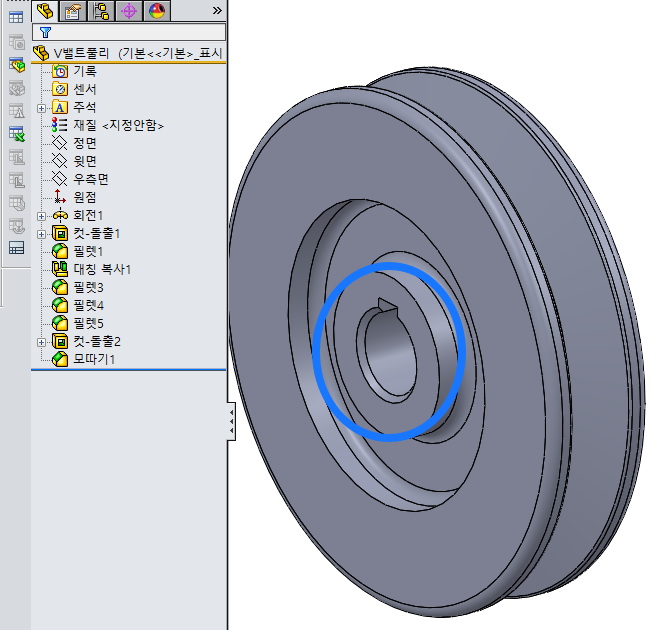

아래 첫번째 그림에서 모따기 위로 롤백바를 올리면 모따기가 비활성화가 됩니다.

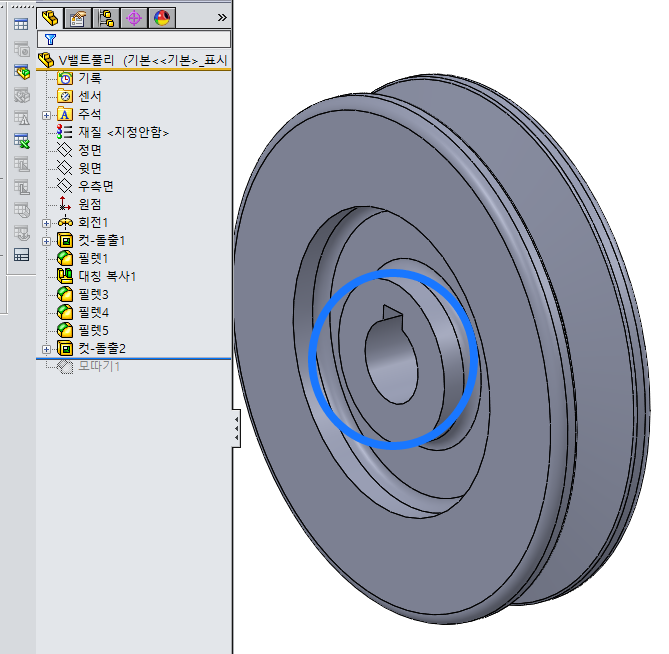

아래 그림 보시면 롤백바가 한칸 위로 올라갔고 모따기가 회색으로 표시되면서 비활성화가 됩니다.
그림에 파란색으로 표시된 부분을 보시면 모따기가 없어져 있습니다.
솔리드워스 동결바
솔리드웍스 동결바는 디자인트리에서 수정을 할수 없게 동결하는 기능을 합니다.
부품을 설계를 하실때, 수정이 필요없는 부분은 동결을 해 놓으시고 수정이 필요한 부분은 그냥 두시면 편합니다.
그리고 협업으로 여러명이서 같이 설계를 하실때도 사용하면 좋습니다.

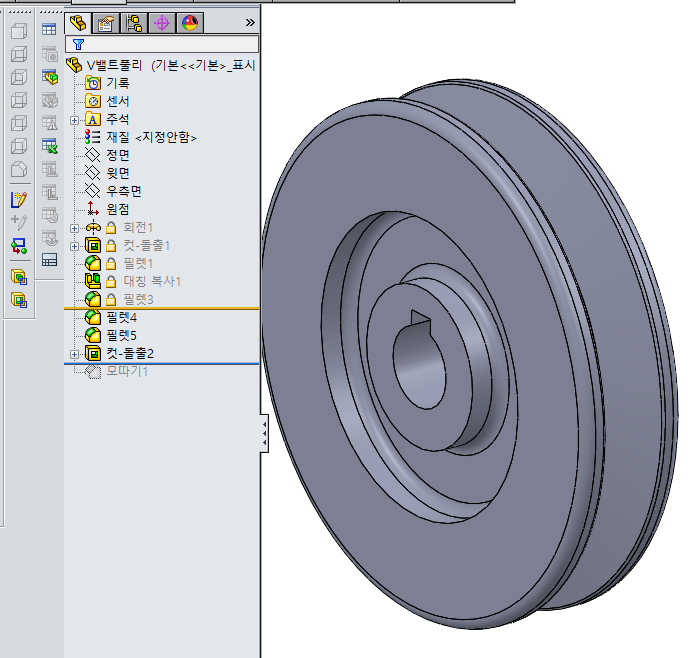

아래 그림 보시면 동결과 위쪽으로는 자물쇠 모양이 생깁니다.
자물쇠 모양은 수정이 안됩니다.
동결바 기능 사용하기
동결바는 기본적으로 디자인트리에 안나오는데요.
설정에서 체크를 해주셔야 합니다.

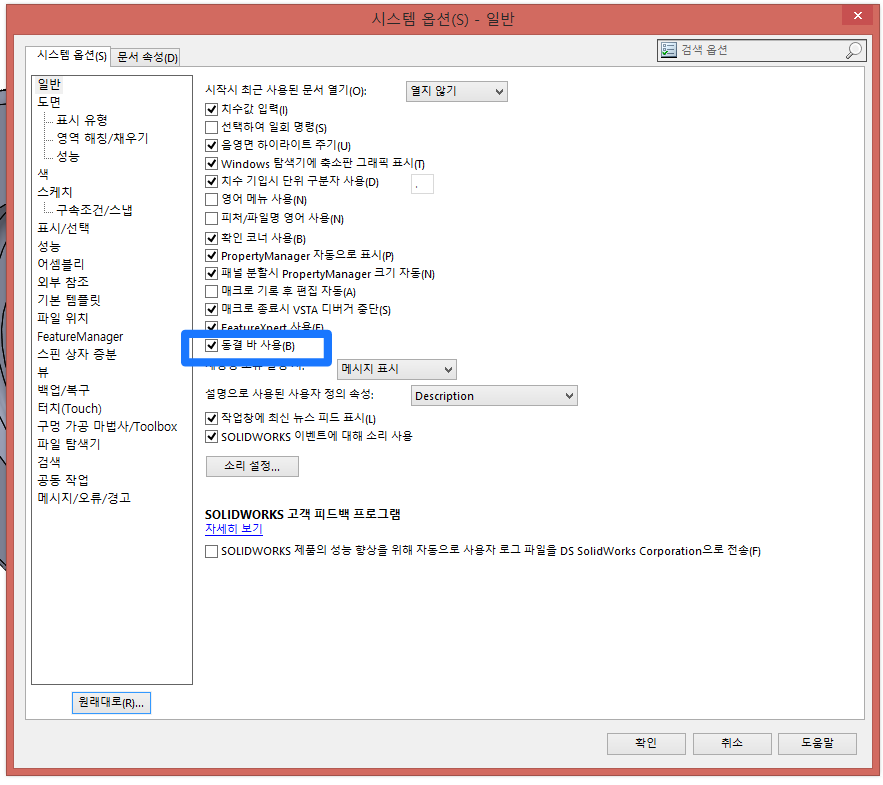

시스템 옵션 - 일반에서 동결바 사용에 체크를 해주셔야 사용이 가능합니다.
이상으로 솔리드웍스 롤백바와 동결바에 대한 간략한 설명이었습니다.
