솔리드웍스 파트 무게중심 찾는 방법

목차

    어떤 제품을 설계하셨다면, 그 제품의 무게 중심이 어디에 있는지 확인 필요할 때가 있습니다. 무게 중심이 중요한 이유는 외팔보 같은 것을 만들 때 무게 중심이 멀리 있으면 하중에 여향을 많이 받아서 휨 같은 것들이 발생할 수 있습니다. 솔리드웍스에서 무게 중심을 확인하는 방법은 아주 간단합니다.



    솔리드웍스 파트 무게 중심 찾는 방법

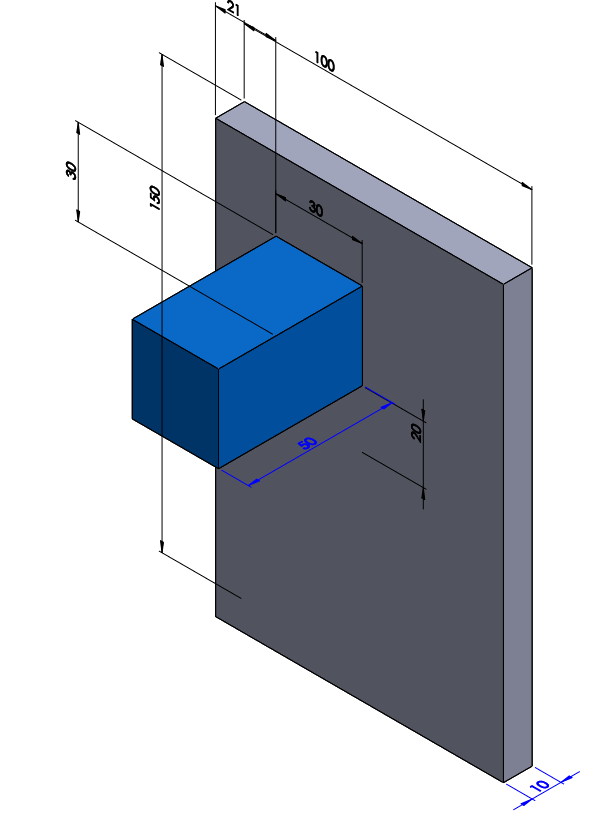

    아래 그림과 같은 파트의 무게 중심을 찾아 보도록 하겠습니다.

    솔리드웍스-파트
    솔리드웍스-파트

    아래 그림 보시면 질량주심이라는 아이콘이 있습니다. 질량중심 아이콘을 눌러주시면 됩니다.

    질량중심-아이콘
    질량중심-아이콘

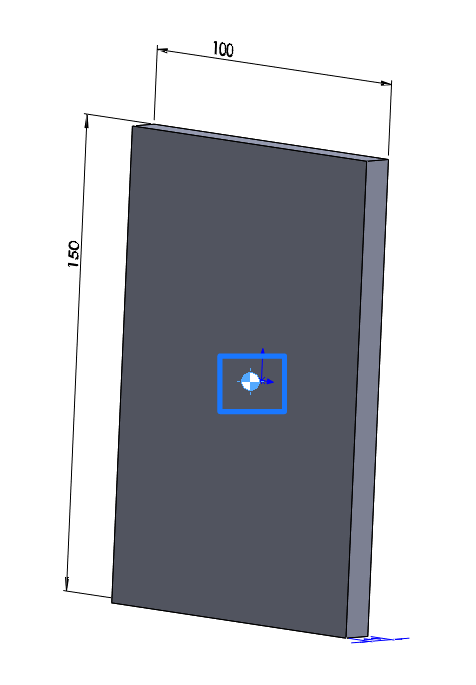

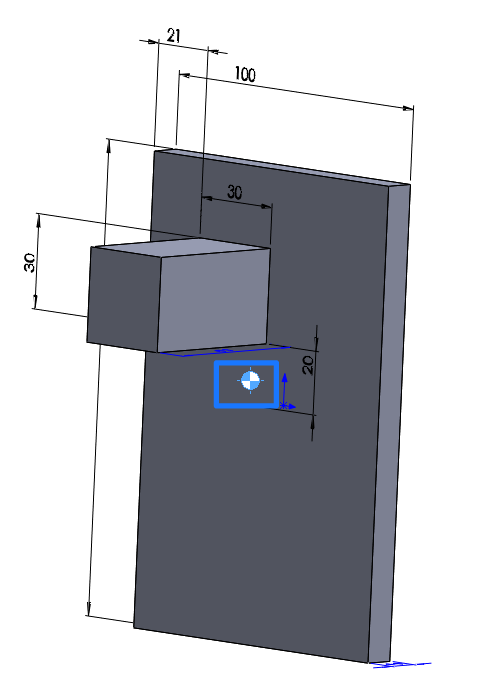

    아래 그림 보시면 무게중심 (질량중심) 위치가 표시 되었습니다. 돌출된 솔리드를 롤백하니깐 무게 중심 위치가 변경되는 것을 확인할 수 있습니다.

    솔리드웍스-파트-무게중심

    무게중심 (질량중심) 아이콘 찾는 방법

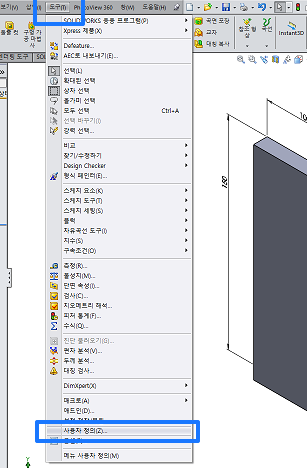

    저도 처음에 아이콘을 찾을수 없어서 고생을 했는데요. 아이콘 있는 위치를 알려드리겠습니다. 도구에서 사용자 정의를 눌러줍니다.

    솔리드웍스-도구-사용자정의
    솔리드웍스-도구-사용자정의

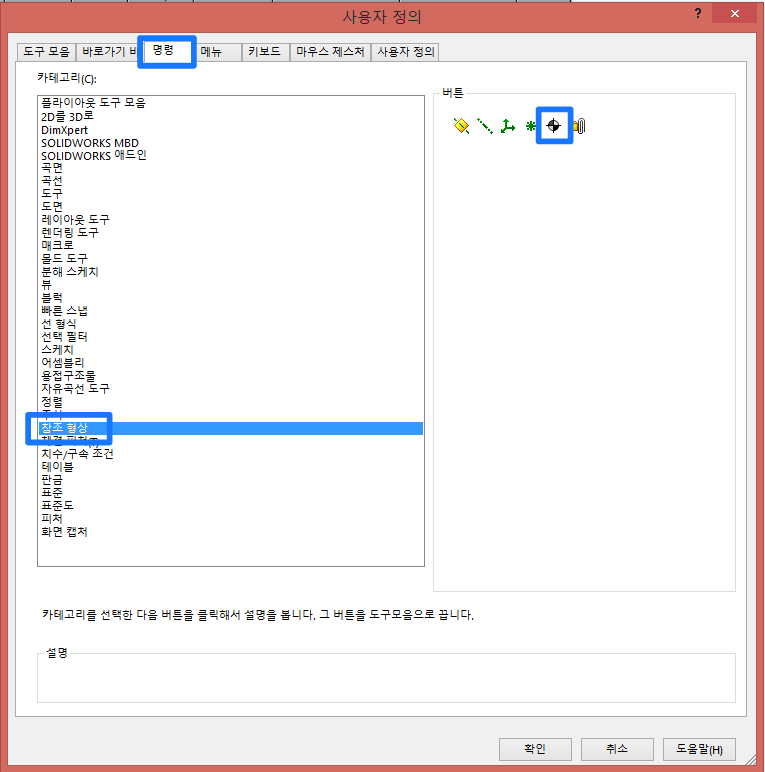

    사용자 저의에서 명령-참조형상에 보시면 질량중심 아이콘을 찾을 수 있습니다. 이것을 꺼내서 사용하시면 됩니다.

    솔리드웍스-참조형상-질량중심
    솔리드웍스-참조형상-질량중심



    이상으로 솔리드웍스 파트에서 무게중심을 찾는 방법에 대해서 알아보았습니다. 감사합니다.
