부등변 부등후 ㄱ형강 (Inverted Angles) 규격 및 중량표

부등변 부등후 ㄱ형강 (Inverted Angles) 규격 및 중량표입니다. 설계하실 때 참고하시기 바랍니다.



부등변 부등후 ㄱ형강 (Inverted Angles) 규격 및 중량표

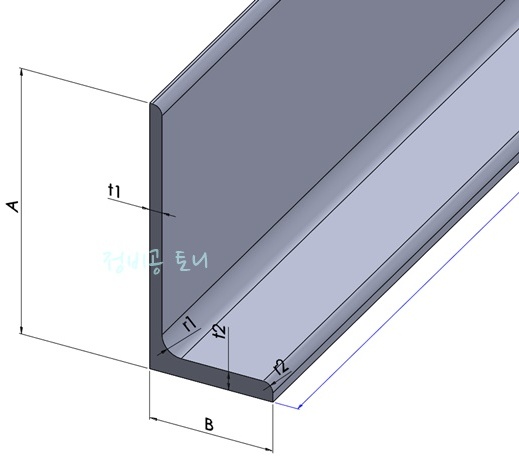

부등변 부등후 ㄱ형강 (Inverted Angles)

표준단면치수					단면적	단위무게	단면계수
Standard Section					Sectional Area	Weight	Modulus of Section
Dimension
AXB	t₁	t₂	r₁	r₂	㎠	kg/m	Zx	Zv
200X90	9	14	14	7	29.66	23.3	88.7	29.2
250X90	10	15	17	8.5	37.47	29.4	149	31.5
	12	16	17	8.5	42.95	33.7	174	33.5
300X90	11	16	19	9.5	46.22	36.3	229	33.8
	13	17	19	9.5	52.67	41.3	265	35.8
350X100	12	17	22	11	57.74	45.3	338	44.5
400X100	13	18	24	12	68.59	53.8	467	47.1
