ㄱ형강 (Angles) 규격 및 중량표

ㄱ형강 (Angles) 규격 및 중량표입니다. 설계할때 참고하시기 바랍니다.



ㄱ형강 (Angles) 규격 및 중량표 테이블

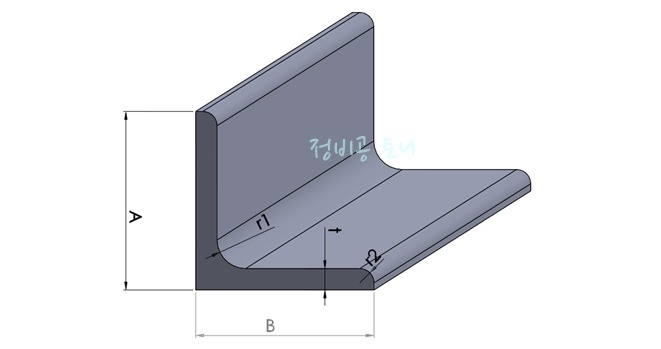

ㄱ형강-Angles
ㄱ형강-Angles



단면치수 단면적 단위무게 단면계수
Section Sectional Weight Modulus of Section
Dimension Area
AXB t r₁ r₂ kg/m Zx(㎠) Zy(㎠)
25X25 3 4 2 1.427 1.12 0.448 0.488
30X30 3 4 2 1.727 1.36 0.661 0.661
40X40 3 4.5 2 2.336 1.83 1.21 1.21
4 4.5 3 3.046 2.42 1.55 1.55
5 4.5 3 3.755 2.95 1.91 1.91
45X45 4 6.5 3 3.492 2.74 2 2
50X50 4 6.5 3 3.892 3.06 2.49 2.49
6 6.5 4.5 5.644 4.43 3.55 3.55
65X65 6 8.5 4 7.527 5.91 6.26 6.26
8 8.5 6 9.761 7.68 7.96 7.96
75X75 6 8.5 4 8.727 6.85 8.47 8.47
9 8.5 6 12.69 9.96 12.1 12.1
12 8.5 6 16.56 13 15.7 15.7
90X90 7 10 5 12.22 9.59 14.2 14.2
10 10 7 17 13.3 19.5 19.5
13 10 7 21.71 17 24.8 24.8
100X100 7 10   13.62 10.7 17.7 17.7
10 10 7 19 14.9 24.4 24.4
13 10 7 24.31 19.1 31.1 31.1
120X120 8 12 15 18.76 14.7 29.5 29.5
130X130 9 12 6 22.74 17.9 38.7 38.7
12 12 8.5 29.76 23.4 49.9 49.9
15 14 8.5 36.75 28.8 61.5 61.5
150X150 12 14 7 34.77 27.3 68.1 68.1
15 14 10 42.74 33.6 82.6 82.6
19 15 10 53.38 41.9 103 103
175X175 12 15 11 40.52 31.8 91.8 91.8
15 17 11 50.21 39.4 114 114
200X200 15 17 12 57.75 45.3 150 150
20 17 12 76 59.7 197 197
25 24 12 93.75 73.6 242 242
250X250 25 24 12 119.4 93.7 388 388
35   18 162.6 128 519 519
